Psi-Therm 2D

Neu in Version 10
Version 2012 / 2014 / 6 / 7 / 8 / 9

Neu in Version 10

Version Psi-Therm 2D / Projekt

- Komplette Umstellung auf 64-bit
- Deutlich schnellere Berechnung
- Berechnung von deutlich größeren Projekten
- Überarbeitung der Benutzeroberfläche (Icons, Größe und Farbe)
- Neuer DWG/DXF Import

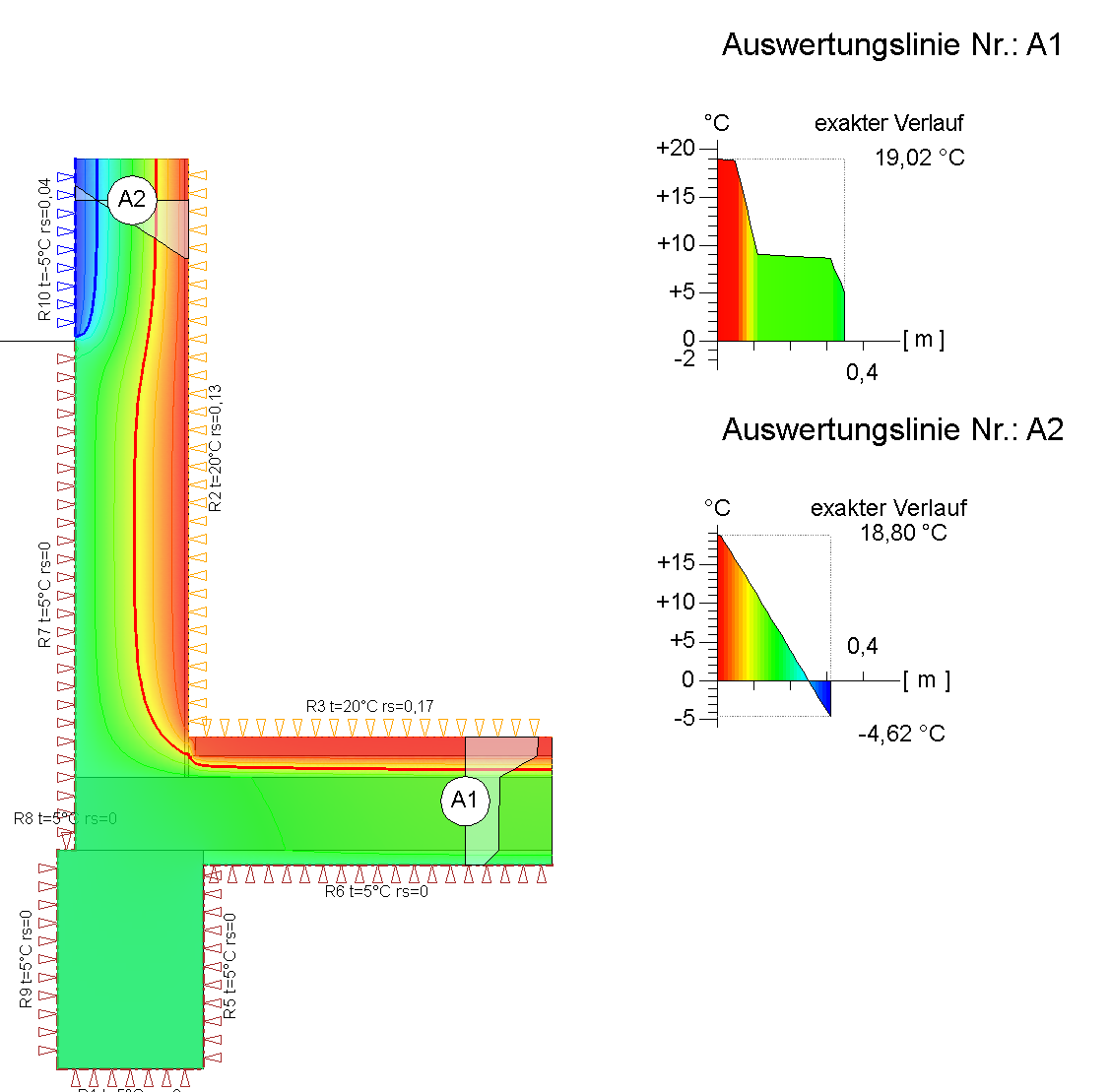

- Temperatur Auswertelinien mit Grafiken (ENT)

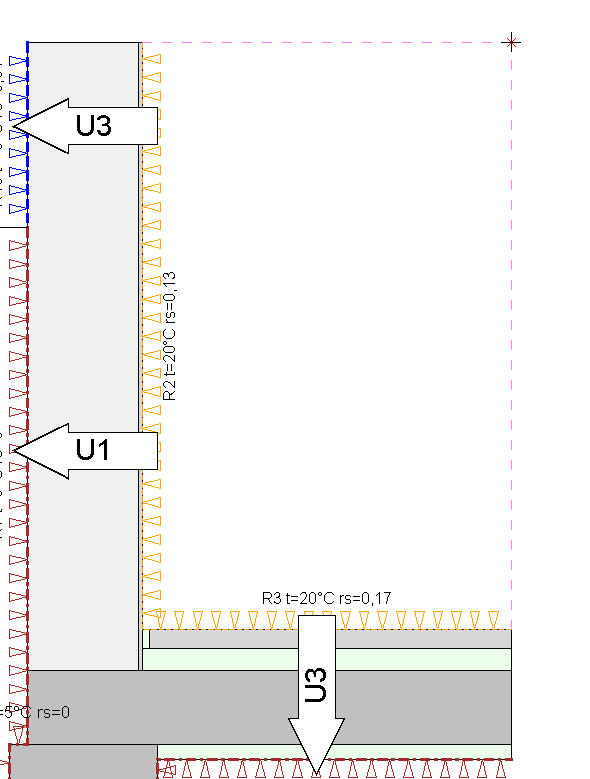

- Intelligente Fangpunkte
- Eigene Materialien Exportieren/Importieren
- Eigene Materialien in Datenbank verschieben
- Erweiterung der Referenzbauteile (ENT)

Neu in Version 9

Version Psi-Therm 2D
- IFC-Import von BIM Daten (Ent)
- Wärmebrückenbereich wurde verschiebbare Eckpunkte und Kanten erweitert.
- Randbedingung wurde verschiebbare Eckpunkte erweitert.
- Das Einfügen von neuen Eckpunkten wurde überarbeitet.
- Kanten entlang einer Linie können als Gruppe verschoben werden.
- Abgreifen und Übertragen von Materialeigenschaften.

Version Psi-Therm Projekt
- Ausgabe KfW-Formblatt
- Weitere Detailausdrucke

Neu in Version 8

Version Psi-Therm 2D
- Genaueres Verfahren für die Fensterberechnung gem. DIN 4108 Beiblatt 2 Anh. E (Ent.)
- Neue Beschriftungspfeile für Referenzbauteile (Ent.)
- Hohlraumberechnung gem. DIN EN ISO 10077-2
- manueller U-Wert (Prof.)
- Temperaturskala (Prof.)

Version Psi-Therm Projekt
- Erweiterung der Ausgabe für Referenzbauteile

Neu in Version 7

Version Psi-Therm 2D
- Beiblatt 2 Projektexplorer neues Beiblatt 2 der DIN 4108 (> 400 Projekte)
- Neue Tooltips für Wärmbrückenbereiche und Randbedingungen
- Optimierung des Netzgenerators für Fensterprofile
- DXF/DWG Import überarbeitet
- Messtool überarbeitet

Version Psi-Therm Projekt
- Variantenberechnung (bis zu 4 Varianten)

Neu in Version 6

Version Psi-Therm 2D
- Bedienung der Materialdatenbank überarbeitet
- Legende des Materials als Grafikelement
- Legende der Randbedingungen als Grafikelement
- Erweiterung der Autotexte
- Auswahlmenü für Einstellungen der Druckgrafiken
- Wirksame Länge abgreifen
- Polygonpunkte einfügen/löschen

Version Psi-Therm Projekt
- Berechnungstabelle für Bauteillängen
- Aufstellung der Bauteillängen
- Formelberechnung
- Textzeile
- PDF Anhang
- Berichtsmodul (Word kompatibel)
- Wärmebrückenkatalog (>9000 Berechnungen) integriert

Neu in Version 2014

- Über 60 neue dynamische Beispiele
- Bauteilformen (Kreis, Stahlträger,...)
- Editierfunktionen (Spiegeln)
- Energiequellen (Fußbodenheizung)
- Temperaturassistent für Fx Faktoren
- Erweiterte Darstellung der Randbedingungen
- Psi-Therm 2014 Projekt gehört zum Lieferumfang der Version 2D

Neu in Version 2012

- Interaktiver Beispielassistent
- Bauteilkatalog
- Wärmestromdarstellung
- Sprache Deutsch/Englisch
- Anisotropes Material
- unterschiedliche Drucklayouts
- Temperaturskala
- Isothermen in Schwarz darstellen
- Isothermen beschriften

Preisliste
Demoversion
Schulungsveranstaltungen
Versionsvergleich (Standard, Professionell und Enterprise)
Flyer

In unserer Produktreihe Psi-Therm stehen Programme zum bauphysikalischen Berechnung von Wärmebrücken zur Verfügung. Besonders im Hinblick auf das Gebäudeenergiegesetz GEG, die zusätzliche Anforderungen an die Planer stellt, sind die zu erfüllenden Aufgaben ohne leistungsfähige Software nicht lösbar.

Beiblatt 2 Projektexplorer

Im Beiblatt 2 Projektexplorer suchen Sie in den Kategorien des Beiblatts nach dem passenden Detail.

Berechnungsverfahren

Die Berechnung erfolgt nach DIN EN ISO 10211. Es können die Randbedingungen nach DIN EN ISO 10211 und nach DIN 4108 Beiblatt 2 angenommen werden. Sie können die Berechnung des Psi-Wertes und des fRSI durchführen.

Berechnungshilfen

Um den Eingabeaufwand so gering wie möglich zu halten, haben wir unterschiedliche Berechnungshilfen integriert. Zu diesen Hilfen zählt eine Konvergenzprüfung mit automatischer Elementnetzverfeinerung.

Eingabemöglichkeiten

Unsere Software basiert auf einem professionellen CAD Kern, diese Basisfunktionen kommen ihnen bei der Eingabe von Wärmebrücken zugute.
- Hilfslinien/Hilfsstrecke
- Editieren (Spiegeln, Strecken,...)
- DXF/DWG Import

Darstellungsmöglichkeiten

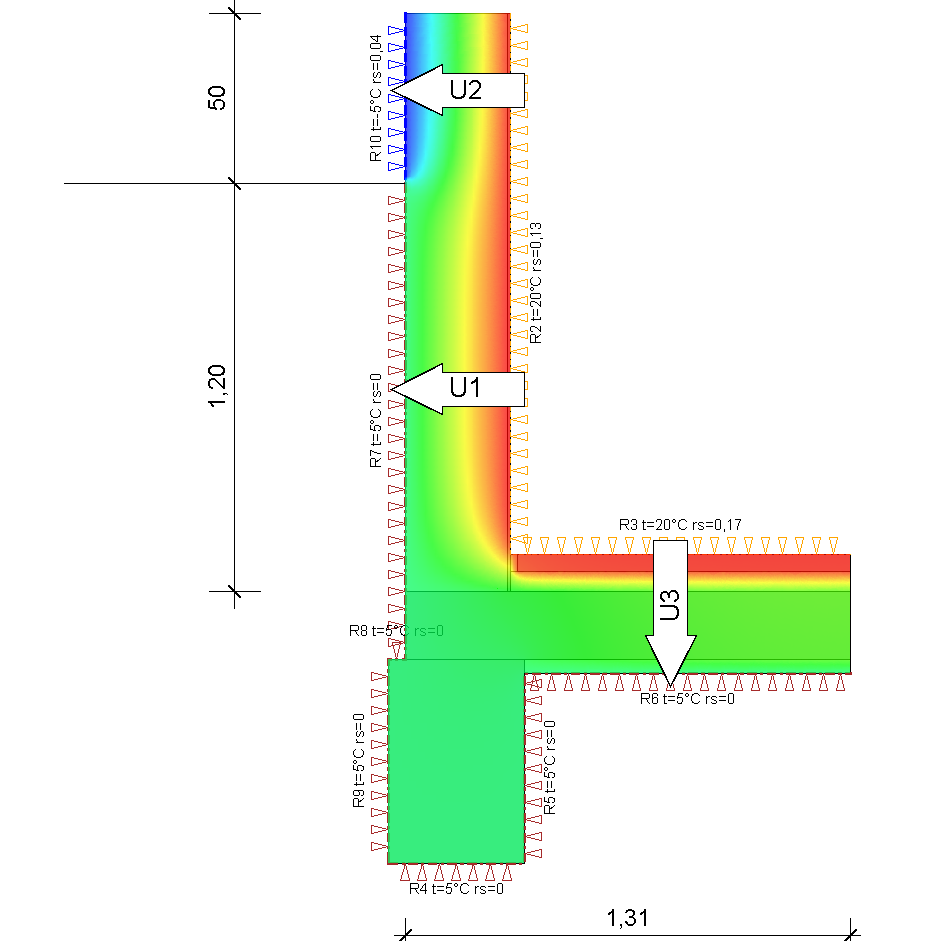

- Temperaturverlauf
- Isothermen
- finites Elementnetz
- Wärmestrom (Ent)
- Ungestörte U-Werte
- manuelle U-Werte

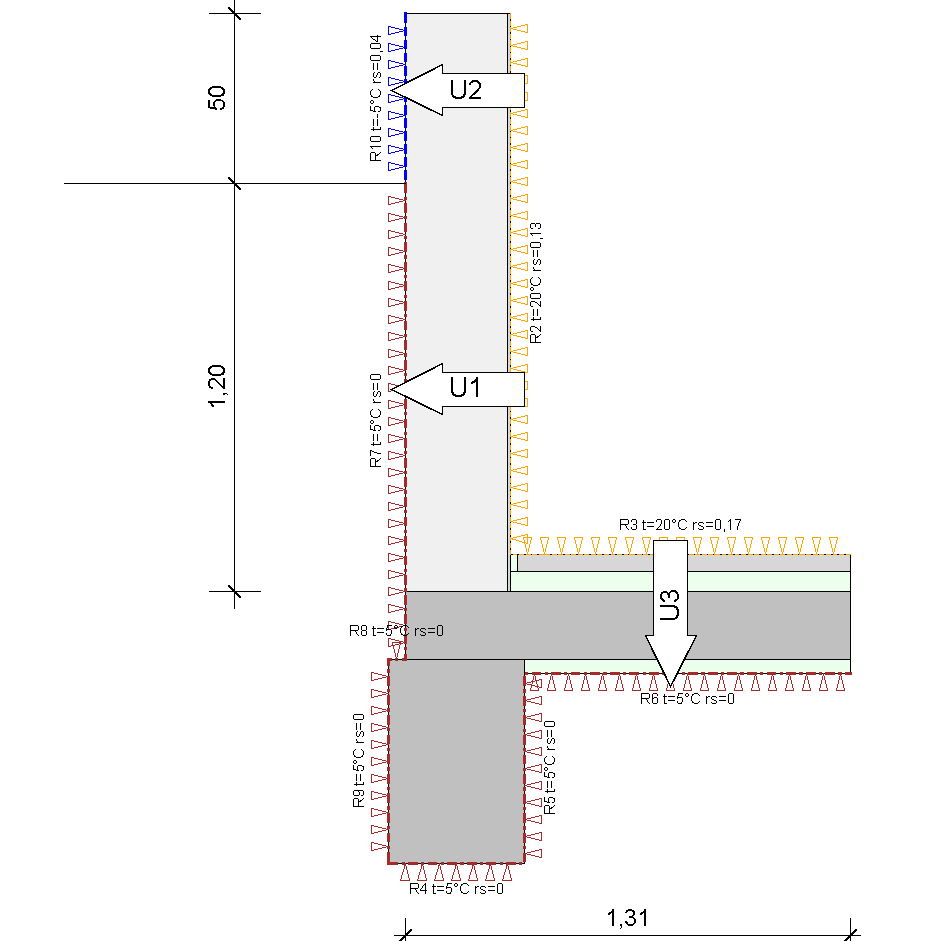

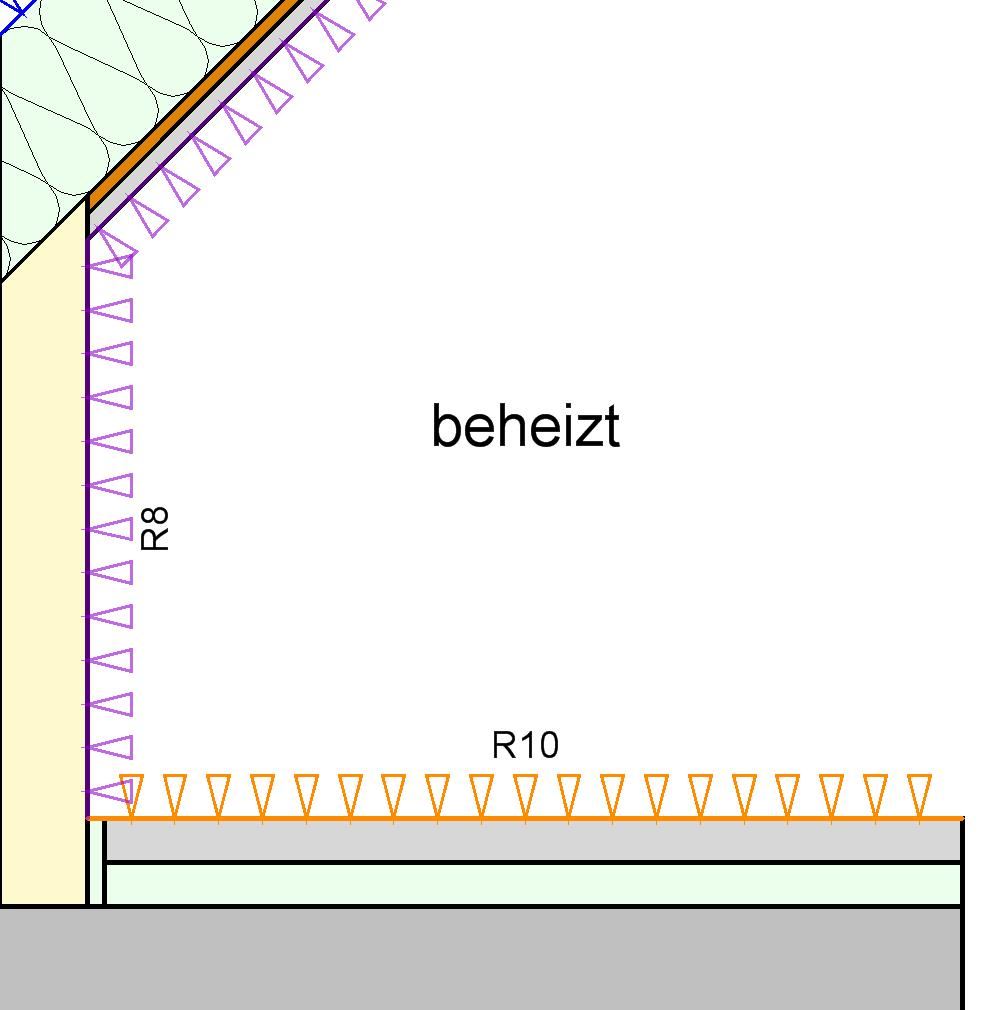

- Randbedingungen
- Anisotrophes Material
- Energiequellen (Ent)

Darstellungshilfsmittel

- Texte
- Bemaßungen
- Positionstexte
- Temperaturfahnen
- Temperaturskala
- Erweiterte Isothermendarstellung (Ent)
- Erweiterte Randbedingungen (Ent)

Materialdatenbank

- DIN Datenbank
- Herstellerdatenbank
- YTONG
- Kalksandstein
- Hebel
- YTONG Multipor
- Fermacell
- Altbau Datenbank

Druckausgabe

Die Berechnungen werden auf einem sehr unfangreichen Ausdruck ausgegeben. Sie können den Ausdruck über ihren Drucker oder als Datei ausgeben. (PDF, RTF, XPS oder als Bitmap) Wahlweise können Sie zum Datenblatt noch das Eingabe- und Berechnungsprotokoll ausgeben. Das Layout können Sie nach ihren Wünschen anpassen. Es können mehrere unterschiedliche Drucklayouts verwendet werden.

Werkzeuge zum editieren

Sie haben eine große Auswahl von Werkzeugen um eine Wärmebrücke zu ändern. Selektieren Sie komplette Bereiche und verschieben den gesamten Inhalt. Aus Wunsch bleiben Verschneidungen der Neigung erhalten und werden angepasst. Verschieben sie Eckpunkte von Bauteilen und Randbedingungen.

Systemanforderungen

Betriebssystem:
- Windows 10 Home/Pro (64 Bit)
- Windows 11 Home/Pro/ARM (64 Bit)

Hardware:
Prozessor: 2 GHz oder höher
Arbeitsspeicher: min 4 GB RAM (Empfehlung min. 8-16 GB RAM)
Grafikauflösung: 1240 x 1024 16 Bit (Empfehlung Full HD)
Ein freier USB-A Port für den USB Hardlock.
